钻孔直径:75-300mm
钻机重量:1800kg
时代在飞速发展，科技在改变生活，山东华巨机械以人为根本，以创新为任务，以质量为生命。用真心来服务客户。感谢新老客户的一直以来的支持与厚爱，如果您需要XY-3型钻机欢迎咨询：①⑤0⑨②⑥②⑧②①②
产品关键字：XY-3；岩芯钻机，地质勘探钻机，中浅孔钻机，

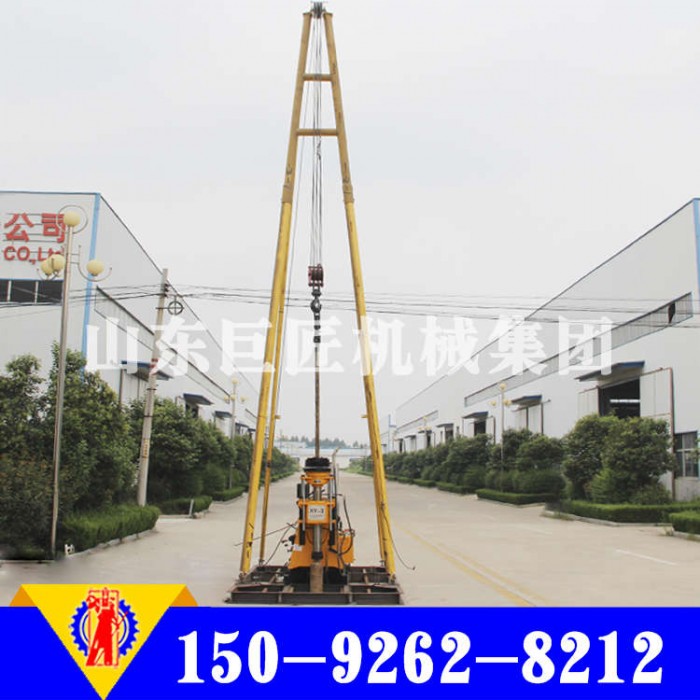

XY-3岩芯钻机
一、XY-3岩芯钻机简介
XY-3系列钻机是一种中浅孔岩芯钻机，是以金刚石钻进为主的，适应多种钻探工艺需求的立轴式岩芯钻机。可匹配相应电动机或柴油机为动力。钻机架构简单、拆解方便、操作容易。
二、XY-3岩芯钻机主要特点
1、钻机采用LG140型汽车变速箱总成，具有10个转速级数和合理的调速范围；
2、扭矩大，承载力强，可实现远距离操纵变速，操作集中方便；
3、装机功率大，具有2档反转速度，便于处理事故；
4、具有常闭式液压卡盘，操纵方便灵活；
5、可实现立轴和卷扬机的独立操作；
6、立轴通孔直径大，可换用大六方主动钻杆。
三、XY-3岩芯钻机使用范围
地质普查勘探、道路及高层建筑物基础勘探、各种混凝土结构检查孔、江河堤坝，路基灌浆孔钻孔和直接灌浆、民用水井及地温中央空调等。
四、XY-3岩芯钻机技术参数
|
整机参数 Unity machine parameter |
|
|
钻孔深度 Driling depth |
600m |
|
开孔直径 Maximum openhole caliber |
325mm |
|
终孔直径 End hole caliber |
75mm |
|
钻杆直径 Drill rod calier |
Φ60 |
|
钻孔倾角 Drill angle |
90～65° |
|
钻机重量Drill weight |
1800kg |
|
钻机尺寸 Unity machine dimensions |
2600*900*1750mm |
|
立轴 Spindle |
|
|
立轴转速（正）Spindle speed (forward) |
30 53 88 145 222 r/min 143 250 414 684 1050r/min |
|
立轴转速（反） Spindle speed (reverse) |
29 137r/min |
|
立轴行程Spindle stroke |
600mm |
|
立轴内孔直径 Spindle inner diameter |
96mm |
|
立轴提升能力 Lifting capacity |
6000kg |
|
卷扬机 Hoist |
|
|
单绳起重量 Max.single line hoisting capacity |
3000kg |
|
单绳提升速度 Single line lifting speed |
0.5 0.9 1.4 1.9m/s |
|
卷筒直径 Reel diameter |
200mm |
|
钢丝绳直径 Wirerope caliber |
13mm |
|
钢丝绳容量 Wirerope length |
50m |
|
泥浆泵Mud pump |
|
|
型号 Type |
卧式三缸BW-250型泥浆泵 |
|
排量 Displacement |
250L/min |
|
压力Pressure |
1.3Mpa |
|
工作压力 Work pressure |
0.7Mpa |
|
进水管直径 Inlet pipe caliber |
75mm |
|
出水管直径Outlet pipe caliber |
50mm |
|
齿轮泵 Gear oil pump |
|
|
双联齿轮油泵 Duplex gear oil pump |
CBF-F63/25 |
|
前流量压力Water inlet pipe diameter |
63L/min 20Mpa |
|
后流量压力Water outlet pipe diameter |
25L/min 20Mpa |
|
钻机动力 Driling rig Pover |
|
|
柴油机Diesel engine |
39kw 2200r/min |
|
电机 Electric motor |
22kw |
★以上参数如有改动，恕不另行通知。（Any change of the parameters mentioned above can be made without prior notification.）
山东华巨机械有限公司供应XY系列岩心钻机/地质勘探钻机，主要型号有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XY-4、XY-44A、XY-8。
