泵缸容积:589ML
压模规格:￠40mm、￠60mm、￠80mm、￠130mm

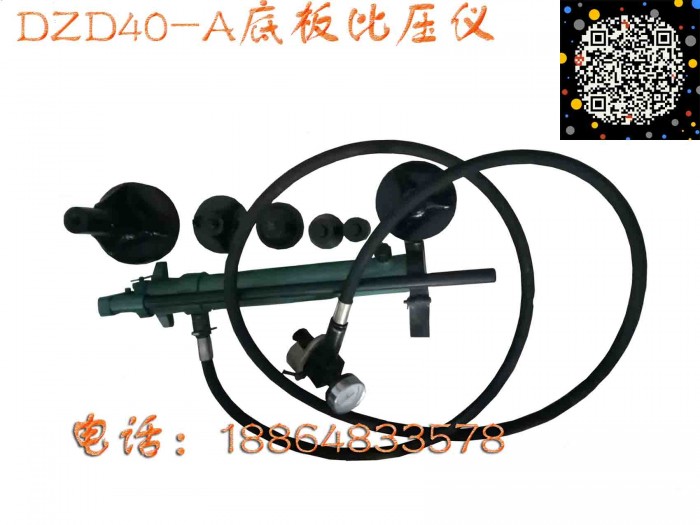

DZD40-A型底板比压仪使用说明书
用途：主要用于煤矿单体液压支柱增压、测压、测底板比压、无供液系统地段支护抢险，液压支柱修理后的压力测试等。
DZD40-A型底板比压仪优点：
1、 集增压、测压、测底板比压（配压模）功能于一身，一器多用。
2、 不更换泵站及供液系统，使支柱初撑力达25Mpa以上。
3、 测底板比压时，利用工作面支柱。省去原比压仪专用专柱。降低了劳动强度。
4、 便于携带，灵活方便。
DZD40-A型底板比压仪技术参数：
工作压力：0-40Mpa
泵缸容积：589ML
外型尺寸：700×190×61mm
重量：10kg
操纵手把最大力矩：66Nm
压模规格：￠40mm、￠60mm、￠80mm、￠130mm
使用注意事项：
1、 运送及使用时，注意保护压力表防止损坏；取下表时要及时封堵接口，防止杂物进入；安装表时不要用手搬动，要用扳手。
2、 使用前检查各部件安装是否牢固。
3、 使用时先摇动几下操纵杆，排除缸内气体。
4、 使用液体为工作面支柱用液，单独配液时，油、水比不低于工作面要求。
5、 禁止用锤及硬物敲打任何部位。
6、 乳化液要清洁，严禁杂物，以免堵塞。
7、 操作时一般不要超过压力表量程75%。
8、 使用后或长期不用时，要用煤油冲洗干净，以防锈蚀堵塞。
维修注意事项：
1、 检修时要在整洁场所，清洗橡胶件时，不要浸泡，并要迅速擦干，以防变形、变质。
2、 检修试验合格后方可下井使用。
故障排除：
序号 故障现象 原因 排除方法
1 打压时，压力突然增大 （1）O型密封圈被挤进配合间隙；（2）挡圈损坏 更换
2 （1）手把向上缓缓回弹（2）提手把时压力表数字下降 活塞单向阀漏液 检修单向阀，损坏时更换
3 打压时手感力过大，不出液，无压力显示 单向阀堵塞或锈蚀 拆洗
4 打压时手把快速回弹 单向阀弹簧断折 更换
