钻孔直径:75-219mm
钻孔深度:130m
弘扬工匠精神、铸造巨匠品质,山东华巨机械有限公司专业生产各种打井、钻探设备，以“卓越的品质、优质的服务”的经营理念赢得了广大客户的一致好评，本公司提供客户的需求加工定制服务。欢迎新老客户莅临指导恰谈业务。

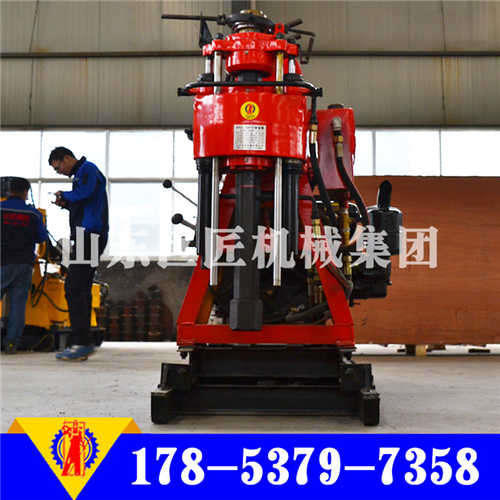

一、HZ-130YY液压岩心钻机简介
HZ-130YY液压岩心钻机在普通钻机基础上增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度。
二、HZ-130YY液压岩心钻机适用范围
1、本钻机适用于水井钻进，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。
2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。
3、可钻2-9级的沙质粘土及岩层等。
三、HZ-130YY液压岩心钻机主要特点
1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度；
2、采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠；
3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击；
4、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件；
5、本机采用锥度离合器技术，具有传递扭矩大，操作方便，免维护的突出特点；
6、HZ-130YY液压岩心钻机结构紧凑、体积小、重量轻、分解性强、手柄集中操作，既适合平原也适合山地施工。
四、HZ-130YY液压岩心钻机技术参数
|
整机参数 Unity machine parameter |
||
|
钻孔深度Driling depth（m） |
30～130 |
|
|
开孔直径（mm） Maximum openhole caliber |
219 |
|
|
终孔直径 End hole caliber（mm） |
75 |
|
|
钻杆直径 Drill rod calier（mm） |
Φ42 |
Φ50 |
|
钻孔倾角 Drill angle（°） |
90～75 |
|
|
钻机重量Drill weight（kg） |
740 |
|
|
钻机尺寸（mm） Unity machine dimensions |
2400*800*1400 |
|
|
立轴 Spindle |
||
|
立轴转速Spindle speed（r/min） |
142 285 570 |
|
|
立轴行程Spindle stroke（mm） |
450 |
|
|
卷扬机 Hoist |
||
|
单绳起重量（kg） Max.single line hoisting capacity |
1600 |
|
|
单绳提升速度（m/s） Single line lifting speed |
0.41 0.82 1.64 |
|
|
卷筒直径Reel diameter（mm） |
140 |
|
|
钢丝绳直径 Wirerope caliber（mm） |
13 |
|
|
钢丝绳容量 Wirerope length（m） |
27 |
|
|
泥浆泵Mud pump |
||
|
类型 Type |
卧式单缸双作用 Horizontal single-urn twin-action |
|
|
排量 Displacement（L/min） |
柴油机：95L/min 电机 ：77L/min |
|
|
压力Pressure（Mpa） |
1.2 |
|
|
工作压力 Work pressure（Mpa） |
0.7 |
|
|
进水管直径 Inlet pipe caliber（mm） |
51 |
|
|
出水管直径Outlet pipe caliber （mm） |
32 |
|
|
三角带型号 Triangle conveyer belt |
B1575mm |
|
|
钻机动力 Driling rig Pover |
||
|
柴油机Diesel engine |
13.2KW2200r/min |
|
|
电机 Electric motor |
11KW |
|
★以上参数如有改动，恕不另行通知。（Any change of the parameters mentioned above can be made without prior notification.）
山东华巨机械有限公司供应液压回转式岩心钻机/地质勘探钻机，主要型号有：HZ-130Y、HZ-130YY、HZ-180YG、HZ-200Y、HZ-200YY、HZ-200YG、HZ-200GT。
