1．概述

1.1.性能特点

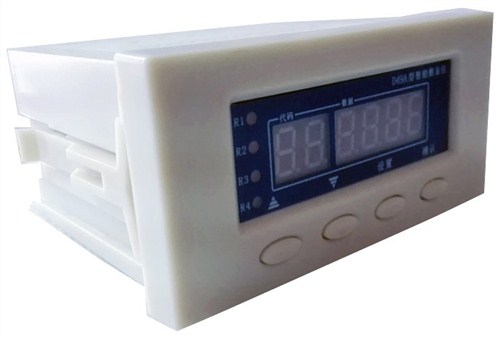

D49A型模拟量采集控制器同类产品相比，有如下一些的特点：

u  220VAC±5%电压供电

u  一路24V直流输出，可用于传感器供电

u  六位LED数码管显示，高精度，高分辨率

u  可编程设定一路电流（电压）输入，一路电流（电压）输出，四路继电器报警输出

u  两线RS485 modbus通信的方式进行数字量输出

u  电流信号输入:4~20mA

u  电压信号输入:0~10V

1.2.主要功能

D49A型智能数显仪是一种智能两线制电流/电压信号转换显示仪表，它可以将电流或电压信号转换成电流信号或数字量信号输出。产品采用220VAC或24VDC/AC供电，同时输出24V直流电，可用于传感器供电，大大简化了用户设置，同时节约空间和成本。产品集显示、报警、变送于一身，内部含有电流信号调节电路与程序、显示和报警电路等。产品主要针对PLC及传感器输出的模拟量信号进行变换输出（输出4~20mA）。也可以模拟量采集（电压/电流）数字量输出。

1.3.技术指标

u  继电器输出触点容量：5A/250V（AC）或5A/30V（DC）；

u  输入电压范围 AC210~250V，50/60Hz，额定功耗小于3W；

u  模拟量输入采集分辨率：12BIT； 4~20mA / 0~5V；

u  模拟量输出分辨率：12BIT； 4~20mA  /0~10V；

u  1路RS485 modbus通讯；

u  1路24VDC输出，功率2W；

u  正常运行环境温度 -20℃~70℃，湿度 90%以下（无水珠凝洁）；

u  外形尺寸：48 x 46 x 96(mm)，重量：0.3Kg

1.4.产品型号及含义

1.5.售后服务

u  产品自售出起，一个月包退，三个月包换，二年内免费保修，终身维护；

u  使用过程中，本地可以协助现场处理，外地24小时提供电话咨询服务；

免费提供技术支持和安装调试指导

2．设备安装

2.1．外形尺寸图

2.2．安装方法

控制器采用国际标准尺寸机壳,安装时在控制柜前面板上开一个44×90mm（公差为±0.5）的方孔，镶嵌于前柜板上后，用随机的紧固件锁定。

2.3.面板及接线端子说明

控制器共有20个端子，各端子说明如下：

1，2：  电源220VAC±5%；

3，4，  24V直流输出，3正,4负；

5，4 ： 模拟量输入端，3正，4负；

7，8：  模拟量输出端，7正，8负；

9，10： RS485 modbus通信,9A+，10B-；

11，12：RL1继电器的两个输出端；

13，14：RL2继电器的两个输出端；

15，16：RL3继电器的两个输出端；

17，18：RL4继电器的两个输出端；
