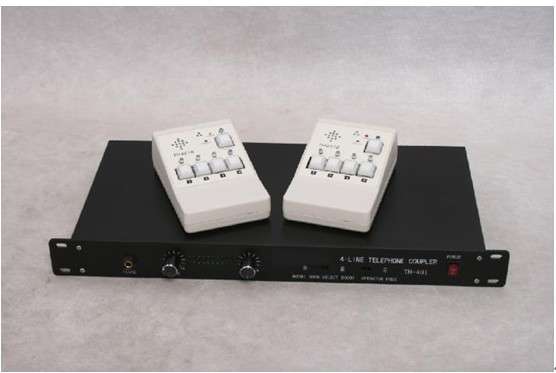

型号:TH-401
规格:32*16*49
 010-8348 8680     qq:757662658

※产 品 性 能：

• 本产品为我司研制开发的专业热线电话耦合器，专供各类广播电台、电视台在直播节目中使用，也适用于电话会议、电话录音等场合。
• 提供四路电话接入，采用微电脑芯片及电子开关技术，各路控制相互独立，切入切出操作方便灵活，可实现四路电话同时接入，听众与主持人，听众与听众之间既可设置成多方通话、自由交谈，也可实行通话保持，分别交谈。
• 提供主备两个直播室的音频及控制接口，用户只需加配一个控制小盒及相应的控制电缆，即可实现两个直播室分时共享一套热线装置。
• 每一路均设有消侧音调节开关，能获得较好的电话音质，避免有害声反馈。
• 在导播及主持人控制小盒中内置通话装置，包括麦克风与扬声器（主持人可将通话输出换接至调音台或耳机分配器），并设有通话按钮，使得内部通话变得非常方便。
• 在只有主持人一人时可使用无导播功能，只要将主机前面板的无导播开关打开就可使用(此时指示灯熄灭)



※技术指标

• 音频输入：（来自直播室）600Ω  平衡  0dB  6.35三芯插头
• 音频输出：（到直播室）600Ω    平衡  0dB  6.35三芯插头

          （混合输出）600Ω   不平衡-10dB 6.35三芯插头

（耳机）100Ω                     6.35三芯插头

（内部通话输出）4Ω 不平衡-10Db 6.35三芯插头

• 频响：300Hz—3400Hz
• 失真：≤1%
• 信噪比：≥70dB（不计电话线路噪音）
• 侧音抑制：≥45dB
• 主机大小：1U标准机箱
• 电源消耗：10W



结构示意

  主机与控制盒结构见图1和图2：



图1主机结构示意图

1：耳机插孔

2：耳机电平调节旋钮

3：向电话线路发送信号大小调节选钮

4：直播室1和直播室2选择指示及直播室1和直播室2选择开关

5：电源开关

6：电源插座（保险丝）

7：控制电缆接口

8：音频输入输出接口

9：电话外线和电话机接口

10:无导播选择开关,灯亮为有导播状态(开关靠左),灯灭为无导播状态. (开关靠右)

安装调试

1：建议将主机安装在导播室内，LINE接电话外线，PHONE接导播电话。

2：导播控制盒至主机的DIRECTOR控制口，直播室控制盒接至主机的ROOM1、ROOM2控制口。（注：导播控制盒和直播室控制盒是相同的，只是所接主机的控制口不同）

3：将主机的音频输出（ROOM1 OUT和ROOM2 OUT）接到直播调音台的某一线路输入模块上（平衡接法，若调音台是不平衡输入，请将连接主机的prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"6.35mm话筒插头中环悬空），而主机音频输入（ROOM1 IN和ROOM2 IN）则必须取自直播调音台的辅助输出（AUX OUT），同时应将直播调音台热线输入模块的对应辅助AUX控制音量调到0（最小），这样做是为了避免有害声反馈。混合输出（MIX OUT）可用来接功放供导播室监听。

4：消测音调试



消侧音调节开关和电位器位置图

在正式使用前必须进行消测音调,将音频测试信号（工作电平）通过线路输入加至热线装置，而将热线装置的线路输出（ROOM OUT）连接一个电子毫伏表，拨通某一路电话并切入（具体操作方法见下文），可看到毫伏表有一个小的读数，打开机箱，按图3调节该路相应的消侧音匹配电阻和电容（通过拨动开关控制，2进制，如图位置左边为高位，右边为低位，2200PF到0.2uF共2⁶种组合），使毫伏表读数最小。反复调试并完成另外3路的调整。

5：通话过程中将SEND LEVEL调至合适的地方使热线听众受话音量适中。

6：内部通话的安装与调整：

导播控制盒和直播室控制盒安装后就可使用内部通话，使用方法：按住“TALK”

按钮，对着话筒讲话，对方即可听到，扬声器音量调节可通过上方小孔（SPEECH LEVEL）插入螺丝刀微调实现；在直播室中，扬声器不能发声，可在后面板插入6.35两芯插头（单声道），将扬声器信号引至调音台或耳机分配器，通过耳机监听。

操作方法：

●　来电:当某路有电话打入时,该路电话机振铃,导播控制盒上相应的发光管会闪亮,表示有电话打入,导播可接听这一路电话.

●　候播:当导播接听电话后决定切入该路时,只要按一下控制盒上相应这一路的按钮,绿灯亮,此时,热线听众可听到节目实况,但暂时还不能参与节目.若导播欲将某路退出候播状态时,只需按一下,绿灯熄灭,即退出候播状态.

●　播出:主持人根据直播控制盒上绿灯的指示,按一下相应的按钮,绿灯变红灯,热线听众开始参与节目.

●　退出:当通话结束后,主持人再按一下按钮,红灯变成闪动的绿灯,进入退出状态,提醒导播切出电话,导播看到闪动的绿灯后,按一下该路按钮,切出电话.主持人也可按住按钮不放,1秒钟后,红灯熄灭,自动切出电话.

● 多方通话:在某路进入播出状态时,再切入一路或多路,实现多方通话,可进行讨论问题等活动,操作方法同单路.

● 通话保持:主持人在和某位听众通话时,若需暂时中断,并接听或播打其他电话,只需使这一路暂时进入退出状态(闪动的绿灯),若要恢复通话可再按一下该按钮即可.

•   紧急切出:不管是导播还是主持人,按动按钮时间超过1秒,该路即自动拆线切出.
•   无导播：使用无导播功能时，将主机前面板的无导播开关打开就可使用，来电话时直播间的控制盒对应指示灯闪烁，主持人可直接按下对应的按键就可接通听众热线，并同时通过话筒可直接和听众交流（此时控制盒上的指示灯为常亮红色，播出状态），挂断电话只要再按一下按键，灯熄灭表示已断开。(在无导播开关右侧的位置有一指示灯,灯亮无导播功能取消,灯熄灭无导播功能起用)



注:电话线的接法: LINE接电话机

                 PHONT接电话外线



装箱清单

●TH 401热线电话主机                   1台

●TH 401热线电话控制盒                 2台

●控制电缆                               2根

●操作说明书                             1本

●电源线                                 1根

●电话线                                 4根
