规格:ZGS系列

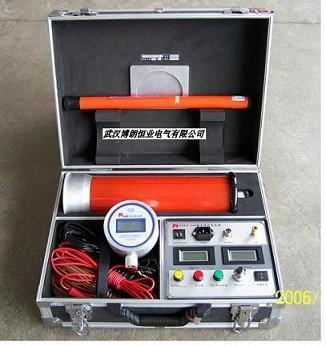

ZGS系列数字式直流高压发生器（ZGS-C/ZGS-Q直流高压试验器）
◆ZGS-C/ZGS-Q数字式直流高压发生器别称：直流高压发生器，高压发生器，数字式直流高压发生器
◆ZGS-C/ZGS-Q数字式直流高压发生器主要功能特点
ZGS-C/ZGS/Q数字式直流高压发生器适用于避雷器、电缆、变压器、电动机、开关等其它高压设备的直流耐压试验和泄露电流测试。该系列产品采用PWM脉宽调制技术和大功率IGBT优质器件，输出功率大，重量轻，输出电压稳定，纹波系数小。另外还增设了高精度0.75UDC-1mA功能按扭，给氧化锌避雷器测试带来极大的方便。
◆ZGS-C/ZGS-Q数字式直流高压发生器主要技术性能
|
规格 技术参数 |
40/4 |
60/2 |
60/5 |
120/2 |
120/3 |
120/5 |
200/2 |
200/3 |
200/5 |
300/2 |
300/5 |
|
额定电压（KV） |
40 |
60 |
60 |
120 |
120 |
120 |
200 |
200 |
200 |
300 |
300 |
|
额定电流（mA） |
4 |
2 |
5 |
2 |
3 |
5 |
2 |
3 |
5 |
2 |
5 |
|
额定功率（W） |
160 |
120 |
300 |
240 |
360 |
600 |
400 |
600 |
1000 |
600 |
1500 |
|
电压测量精度 |
数显表±（1.0 %读数±0.2KV） |
||||||||||
|
电流测量精度 |
数显表±（1.0 %读数±2） |
||||||||||
|
波纹系数 |
≤0.5％ |
||||||||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1％ |
||||||||||
|
过载能力 |
空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流 |
||||||||||
|
电源 |
单相交流50赫兹220伏±10％ |
||||||||||
|
工作方式 |
间断使用 |
||||||||||
|
一次连续时间最长为30分钟 |
|||||||||||
|
工作环境 |
温度：-10～40℃ |
||||||||||
|
相对湿度：室温为25℃时不大于85％（无凝露） |
|||||||||||
|
海拔高度：1500米以下 |
|||||||||||
|
带电容负荷能力 |
被试品电容量无限制 |
||||||||||
|
可用1.5倍的额定电流充电 |
|||||||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
||||||||||
|
空气绝缘、无泄漏之虑 |
|||||||||||
|
操作箱特点 |
高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验 |
||||||||||
|
过压保护采用拨码设置，一目了然 |
|||||||||||
|
立卧两用型国际标准机箱,现场更方便 |
|||||||||||
